Turbin Gas



Turbin gas adalah sebuah mesin panas pembakaran dalam, proses kerjanya seperti motor bakar [gambar 1] yaitu udara atmosfer dihisap masuk kompresor dan dikompresi, kemudian udara mampat masuk ruang bakar dan dipakai untuk proses pembakaran, sehingga diperoleh suatu energi panas yang besar. Energi panas tersebut diekspansikan pada turbin dan menghasilkan energi mekanik pada poros. Sisa gas pembakaran yang ke luar turbin menjadi energi dorong (turbin gas pesawat terbang). Jadi jelas bahwa turbin gas adalah mesin yang dapat mengubah energi panas menjadi energi mekanik atau dorong.

Persamaan turbin gas dengan motor bakar adalah pada proses pembakarannya yang terjadi di dalam mesin itu sendiri. Disamping itu proses kerjanya adalah sama yaitu: hisap, kompresi, pembakaran, ekspansi dan buang. Perbedaannya adalah terletak pada konstruksinya. Motor bakar kebanyakan bekerja gerak bolak-balik (reciprocating) sedangkan turbin gas adalah mesin rotasi, proses kerja motor bakar bertahap (intermiten), untuk turbin gas adalah kontinyu dan gas buang pada motor bakar tidak pernah dipakai untuk gaya dorong.

Gambar 1. Mesin pembakaran dalam (turbin gas dan motor bakar)

Turbin gas bekerja secara kontinyu tidak betahap, semua proses yaitu hisap, kompresi, pembakaran dan buang adalah berlangsung bersamaan. Pada motor bakar yang prosesnya bertahap yaitu yang dinamakan langkah, yaitu langkah hisap, kompresi, pembakaran, ekspansi dan langkah buang. Antara langkah satu dan lainnya saling bergantung dan bekerja bergantian. Pada proses ekspansi turbin gas, terjadi perubahan energi dari energi panas mejadi energi mekanik putaran poros turbin, sedangkan pada motor bakar pada langkah ekspansi terjadi perubahan dari energi panas menjadi energi mekanik

gerak bolak-balik torak. Dengan kondisi tersebut, turbin gas bekerja lebih halus dan tidak banyak getaran.

Gambar 2. Perbandingan turbin gas dan mesin disel

Turbin gas banyak digunakan untuk mesin propulsi atau jet [gambar 1], mesin otomotif, tenaga pembangkit listrik [gambar 2], atau penggerak peralatan-peralatan industri seperti penggerak kompresor atau pompa. Daya yang dihasilkan turbin gas mulai dari 250.000 HP untuk pembangkit listrik sampai 5 HP pada turbocharger pada mesin motor. Keunggulan dari turbin gas adalah mesinnya yang ringan dan ukuran yang kecil namun dapat menghasilkan daya yang besar. Sebagai contoh pada gambar 2 adalah turbin gas yang biasa dipakai untuk penggerak generator lisitrik kecil. Generator ini banyak dipakai untuk mengantisipasi beban puncak jaringan, sehingga fungsinya dapat menggantikan kalau terjadi pemadaman listrik. Gedung-gedung perkantoran, rumah sakit, universitas, perusahaan dan lainnya, banyak yang menggunakan generator jenis ini. Dibandingkan dengan penggunaan generator penggerak disel, dengan penggerak turbin gas ukurannya menjadi lebih kecil, sehingga dapat menghemat tempat dan mudah dipindahkan.

Pesawat terbang memerlukan mesin dengan persyaratan yang spesifik yaitu mesin dengan daya besar untuk daya dorong, tetapi ringan dan dari segi ukuran harus kecil. Dengan alasan tersebut, penggunaan turbin gas pada pesawat terbang menjadi pilihan yang tepat, dan tidak dapat digantikan jenis mesin lain. Pada industri dan pembangkitan listrik turbin gas sangat menguntungkan karena mesin mudah diinstal, operasinya tidak ruwet, dan tidak memerlukan ruangan yang besar.

A. Sejarah Perkembangan

Pengembangan turbin gas sebagai salah satu mesin penggerak sudah menghabiskan waktu yang lama sekali. Dimulai abad ke-19 Charles Curtis mengajukan paten untuk turbin gas yaitu pada tanggal 24 Juni 1985. Kemudian pada tahun 1903 Aegedius Elling berhasil membuat mesin turbin gas dengan daya 11 HP. Pada tahun 1939 perusahaan Swiss, Brown Boverei Company berhasil membuat turbin gas untuk pembangkit tenaga dengan daya 4.000 kW. Untuk industri pesawat terbang mulai dikembangkan pada tahun 1930-an. Hans von Ohains (Jerman) berhasil menjalankan turbin gasnya pada bulan maret 1937. Frank Whittles pada april 1937 juga berhasil menjalankan mesin turbin gasnya.

Pesawat terbang pertama yang terbang dengan mesin turbin gas adalah mesin jet Jerman pada 27 agustus 1939, sedangkan Inggris tahun 1941. Penggunaan turbin gas untuk lokomotif pertama kali tahun 1941 di Swiss, dan untuk mesin mobil tahun 1950 di Inggris. Pengembangan terus dilanjutkan sampai ke era modern, mesin-mesin jet tempur canggih sudah berhasil diciptakan. Efisiensi juga terus diperbaiki sehingga turbin gas masa kini menjadi salah satu pilihan utama sebagai mesin penggerak.

Gambar 3.  Perkembangan turbin gas menjadi mesin modern

B. Konstruksi Turbin Gas

Turbin gas terdiri dari komponen-komponen yang saling berhubungan satu dan lainya. Komponen-kompenen utama turbin gas adalah kompresor, ruang bakar,dan turbin. Kompresor dan turbin mempunyai rotor yang sama, rotor tersebut ditahan dengan dua bantalan radial dan satu bantalan aksial. Rumah mesin bagian luar umumnya terdiri dari bagian tengah, rumah bagian udara masuk dan rumah bagian gas bekas ke luar satu sama lainnya dihubungkan dengan kuat [gambar 4, 5]. Untuk turbin gas yang dipakai pada pesawat terbang, konstruksinya lebih simpel, antara komponen yang satu dengan yang lainnya tidak terpisah. Ukuran komponen-komponen turbin gas pesawat lebih kecil apabila dibandingkan dengan turbin gas untuk industri.

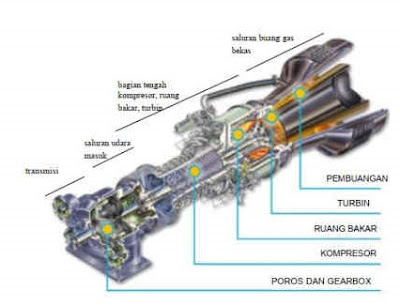

Gambar 4. Turbin gas dan komponen-komponennya



Gambar 5. Turbin gas dan komponen-komponennya

Rumah mesin tersebut dipisahkan aksial di bagian tengah setinggi tengah tengah poros. Rumah bagian luar terdiri dari selubung luar dan selubung dalam, diantara selubung tersebut terdapat gas bekas yang dialirkan lewat cerobong. Sudu pengarah kompresor dan turbin ditempatkan di dalam beberapa penyangga sudu pengarah, dan ditumpu dengan sistem elastis terhadap panas di dalam rumah mesin bagian luar. Saluran udara, dimana pada bagian ini udara dihisap kompresor, mempunyai pelat pengarah, yang berfungsi juga untuk memperkuat luasan samping yang besar. Udara kompresor dapat dilewatkan samping  atau atas. Sebelum masuk kompresor, udara tersebut melalui saringan dan peredam suara



Read More

Turbin Air

Dalam suatu sistim PLTA, turbin air merupakan salah satu peralatan utama selain generator. Turbin air adalah alat untuk mengubah energi air menjadi energi puntir. Energi puntir ini kemudian diubah menjadi energi listrik oleh generator. Turbin air termasuk dalam kelompok mesin-mesin fluida yaitu, mesin-mesin yang berfungsi untuk merubah energi fluida (energi potensial dan energi kinetis air) menjadi energi mekanis atau sebaliknya. Mesin ini berfungsi untuk merubah energi fluida menjadi energi mekanis pada poros. misalnya : turbin air, turbin uap, turbin gas, kincir air, kincir angin dan lainnya. Pompa, kompresor, blower, fan dan lain-lain berfungsi untuk mengubah energi mekanis pada poros menjadi energi fluida (energi potensial dan energi kinetis). (Sihombing, Edis. 2009).

Menurut Sejarahnya turbin-turbin air yang sekarang berasal dari kincir-kincir air pada zaman abad pertengahan yang dipakai untuk memecah batubara dan pabrik gandum. Salah satu kincir air tersebut dapat dilihat di Aungrabad, India yang telah berumur 400-an tahun. (Susatyo, Anjar. 2006). Walaupun banyak terdapat desain turbin air dengan masing-masing keistimewaannya, secara umum hampir semua turbin dapat diklasifikasikan dalam dua tipe dasar-turbin impuls dan turbin reaksi. Secara umum turbin impuls merupakan mesin dengan head yang tinggi, dan laju aliran yang rendah, sedangkan turbin reaksi merupakan mesin dengan head yang rendah dan laju aliran yang tinggi. (Munson, Bruce. 2005).

KLASIFIKASI TURBIN AIR

Turbin air dapat dikelompokkan dengan berbagai cara. Jenis turbin dapat digolongkan menjadi tiga sesuai dengan range dari head-nya, yaitu :

1. Turbin dengan head rendah (< 30 meter)
2. Turbin dengan head medium (30-240 meter)
3. Turbin dengan head tinggi (> 240)

Head adalah selisih ketinggian level air yang masuk ke turbin (forebay) dengan air yang keluar dari turbin (afterbay). Untuk lebih jelas silahkan melihat gambar berikut.

Sedangkan menurut cara kerjanya, maka terdapat dua jenis turbin yaitu :

1. Turbin Impuls (aksi).
2. Turbin Reaksi.

1. Turbin Impuls (aksi).
Turbin impuls adalah turbin air yang cara kerjanya dengan merubah seluruh energi air (yang teridiri dari energi potensial-tekanan-kecepatan) yang tersedia menjadi energi kinetik untuk memutar turbin, sehingga menghasilkan energi mekanik dalam bentuk putaran poros. Atau dengan kata lain, energi potensial air diubah menjadi energi kinetik. Contoh turbin impuls adalah turbin Pelton dan turbin Cross Flow. (Luknanto, Joko, 2007)

1) Turbin Cross Flow

Sumber: cink-hydro-energy

Salah satu jenis turbin impuls ini juga disebut Turbin Michell-Banki yang merupakan penemunya. Turbin ini dapat dioperasikan pada debit 10 liter/sec–20 liter/sec dan heah antara 1-200 m. Turbin Cross Flow mengunakan nosel persegi panjang yang lebarnya sesuai dengan lebar runner. Runner turbin terbuat dari  beberapa sudu yang dipasang pada sepasang piringan paralel. (Sihombing, Edis.2009)



2) Turbin Pelton

Turbin Pelton merupakan salah satu jenis turbin impuls. Lester Pelton (1829-19080 sebagai penemu turbin Pelton adalah seorang ahli teknik pertambangan Amerika yang hidup pada masa eksploitasi emas di California. Efisiensi yang diperoleh oleh turbin Pelton akan lebih tinggi jika turbin dioperasikan pada head yang lebih tinggi yang akan diubah menjadi suatu kecepatan relative yang tinggi pada sisi keluar nosel. (Munson, Bruce. 2005.).

2. Turbin Reaksi
Turbin reaksi adalah turbin air yang cara bekerjanya dengan merubah seluruh energi air yang tersedia menjadi energi puntir dalam bentuk putaran. Sudu pada turbin reaksi mempunyai profil khusus yang menyebabkan terjadinya penurunan tekanan air selama melalui sudu. Turbin ini terdiri dari sudu pengarah dan sudu jalan dan kedua sudu tersebut semuanya terendam di dalam air. Air dialirkan ke dalam sebuah terusan atau dilewatkan ke dalam sebuah cincin yang berbentuk spiral (rumah keong). Perubahan energi seluruhnya terjadi di dalam sudu gerak. Contoh turbin reaksi adalah turbin Francis dan turbin Propeler (Kaplan). (Luknanto, Joko, 2007).

1) Turbin Francis

Turbin Francis merupakan slah satu turbin reaksi. Turbin ini dipasang diantara sumber air tekanan tinggi di bagian masuk dan air bertekanan rendah di bagian keluar. Turbin Francis mempunyai sudu pengarah air masuk secara tangensial. Sudu pengarah ini dapat berupa sudut pengarah yang tetap maupun yang dapat diatur sudutnya. (Sihombing, Edis. 2009).



2) Turbin Propeler (Kaplan)
Turbin Kaplan (Propeler) adalah salah satu turbin reaksi aliran aksial. Turbin ini tersusun seperti propeller pada perahu. Propeller tersebut biasanya mempunyai tiga hingga enam sudu. . (Sihombing, Edisi. 2009).

Perbandingan Turbin Pelton, Francis & Kaplan:

2.1 Perbandingan Karakteristik Turbin Air.
Kecepatan spesifik dari sebuah turbin juga dapat diartikan sebagai kecepatan ideal, persamaan geometris turbin, yang menghasilkan satu satuan daya tiap satu satuan head. Perhitungan tepat ini menghasilkan performa turbin dalam jangkauan head dan debit tertentu. Kisaran kecepatan spesifik beberapa turbin air adalah sebagai berikut:

Tabel 2.1 Kecepatan Spesifik Turbin

Daya Turbin (P)

Dari kapasitas air V dan tinggi air jatuh (H) dapat diperoleh daya yang dihasilkan turbin:

P dalam kW, bila:

V=m³/detik, ρ=kg/m³, g= m/detik², H=m.

Bila massa aliran  dan tinggi air jatuh telah diketahui, maka daya yang dihasilkan:

P=ṁ.g.H. η_T.

_{P dalam kW, bila:}

ṁ=kg/det, g= m/detik², H=m.

Berapakah daya yang dihasilkan dari sebuah turbin air, apabila kapasitas air V=5m³/detik, dan tinggi air jatuh H=120 m, serta randemen turbin η_T= 0,87.

Penelitian tentang turbin air:

https://scholar.google.co.id/scholar?hl=id&as_sdt=0%2C5&q=turbin+air&btnG=

Pertanyaan umum:

Sebutkan jenis turbin berdasarkan:

a. Range dari head-nya

b. Cara kerjanya

Read More

Visual Test

Dalam melakukan NDT, Uji visual merupakan jenis NDT yang pertama sekali diperlukan sebelum dilakukan NDT yang lain. Penerimaan dan penolakan terhadap hasil uji visual sangat dipengaruhi oleh pengenalan cacat-cacat pengelasan dan material. Pemeriksaan visual didefinisikan sebagai pemeriksaan dengan menggunakan mata biasa atau dengan menggunakan alat bantu (pembesar), tanpa merubah ataupun merusak material yang akan diperiksa. Penggunaan pemeriksaan visual  meliputi pemeriksaan bahan baku (raw material), produk hasil proses pemesinan dan produk yang gagal. Tujuan pemeriksaan visual adalah :

• Memeriksa bahan baku, produk dan struktur yang difabrikasi atau dibuat sesuai dengan spesifikasi rancang bangun.
• Memeriksa ketidaksempurnaan/cacat (flaw) yang terdapat pada produk.
• Menganalisa penyebab kegagalan suatu produk dan struktur.

Kelebihan pemeriksaan visual antara lain:

• Sederhana, lebih cepat, biaya murah
• Diperlukan sedikit latihan
• Pemeriksaan dapat dilaksanakan sewaktu benda uji sedang beroperasi
• Pencacatan permanen

Kelemahan pemeriksaan visual, antara lain:

• Hanya mendeteksi cacat permukaan
• Rendahnya resolusi mata dan kelelahan mata

Pemeriksaan visual secara langsung

Pemeriksaan dilakukan dengan kondisi sebagai berikut :

• Jarak pandang  kurang lebih 24 in, dan sudut pandang (viewing angle) ³ 30o terhadap permukaan
• Cermin dapat dipergunakan untuk meningkatkan angle of vision
• Kaca pembesar dapat dipergunakan
• Penerangan dapat menggunakan flash light atau alat bantu lainnya untuk mendapatkan kekuatan cahaya sebagai berikut : pemeriksaan normal ³ 15 foot candles, pemeriksaan kelainan-kelainan kecil ³ 50 foot candles

Persyaratan personil

• Personil harus melakukan pemeriksaan mata minimum sekali setahun
• Personil harus memiliki ketajaman penglihatan jarak dekat

Pemeriksaan visual jarak jauh

• Dapat menggantikan pemeriksaan jarak dekat
• Alat bantu dapat berupa : cermin, telescope, borescope, fiberoptik, camera
• Harus memiliki resolusi yang sama dengan pemeriksaan jarak dekat.

Faktor-faktor yang dapat mempengaruhi pengujian visual antara lain adalah sifat meterial, kondisi permukaan, lingkungan pemeriksaan dan faktor-faktor fisik dari inspektor. Peralatan untuk pemeriksaan visual termasuk borescope, fiberscope, penggaris, jangka, peralatan ukur mekanis, peralatan ukur las, kaca pembesar, cermin, sistem otomasi, sistem berbasis komputer, sistem pencitraan, sistem optik khusus, dan CCTV.

1. Borescopes

Borescope adalah alat yang bekerja seperti teleskop, mikroskop atau kamera. Hal ini memungkinkan orang untuk menjelajahi daerah yang terlalu kecil, terlalu jauh atau di luar jangkauan. Ini memiliki lensa di bagian atas yang melekat pada tabung penyisipan yang dapat menjadi kaku atau fleksibel. Ketika tabung penyisipan borescope ini diarahkan melalui sebuah lubang, dibutuhkan lensa dan sumber cahaya untuk apa yang perlu diperiksa. Di ujung tabung ada dua lensa, sumber cahaya, nozel dan bukaan lainnya.

2. Fiberscope

Fiberscope serupa dengan borescope karena dapat dipakai memeriksa daerahdaerah yang umumnya tidak dapat diakses; namun demikian fiberscope bekerja dengan prinsip yang berbeda. Borescope menggunakan sistem lensa untuk mengirimkan citra dari obyek ke mata, sedangkan fiberscope menggunakan sekumpulan serat pengirim cahaya yang dibuat dari kaca atau quartz. Kumpulan serat ini dinamakan penuntun citra. Sifat penuntun citra yang fleksibel ini memungkinkan fiberscope memeriksa daerah lekukan dan sudut sementara borescope yang rigid hanya dapat memasuki lintasan yang lurus.

Pertanyaan umum:

1. Apa yang dimaksud dengan pemeriksaan visual?

2. Sebutkan Peralatan untuk pemeriksaan visual?

Read More

Contact

Hubungi kami di Email: fileazwinur@gmail.com

Read More

TURBINE

Turbin adalah sebuah mesin berputar yang mengambil energi dari aliran fluida. Fluida yang bergerak menjadikan baling-baling berputar dan menghasilkan energi untuk menggerakkan rotor. Contoh turbin awal adalah kincir angin dan roda air. Penggunaan paling umum dari turbin adalah pemroduksian tenaga listrik. Hampir seluruh tenaga listrik diproduksi menggunakan turbin dari jenis tertentu. Turbin juga merupakan suatu mesin rotari yang berfungsi untuk mengubah energi dari aliran fluida menjadi energi gerak yang bermanfaat. Mesin turbin yang paling sederhana terdiri dari sebuah bagian yang berputar disebut rotor, yang terdiri atas sebuah poros/shaft dengan sudu-sudu atau blade yang terpasang disekelilingnya. Rotor tersebut berputar akibat dari tumbukan aliran fluida atau berputar sebagai reaksi dari aliran fluida tersebut. Oleh karena itulah turbin terbagi atas 2 jenis, yaitu turbin impuls dan turbin reaksi. Rotor pada turbin impuls berputar akibat tumbukan fluida bertekanan yang diarahkan oleh nozzle kepada rotor tersebut, sedangkan rotor turbin reaksi berputar akibat dari tekanan fluida itu sendiri yang keluar dari ujung sudu melalui nozzle. Untuk lebih jelasnya dapat kita amati pada gambar di bawah ini.

Prinsip Turbin Impuls dan Reaksi

Turbin Impuls
Turbin ini merubah arah dari aliran fluida berkecepatan tinggi menghasilkan putaran impuls dari turbin dan penurunan energi kinetik dari aliran fluida. Tidak ada perubahan tekanan yang terjadi pada fluida, penurunan tekanan terjadi di nozzle.

Turbin Reaksi
Turbin ini menghasilkan torsi dengan menggunakan tekanan atau massa gas atau fluida. Tekanan dari fluida berubah pada saat melewati sudu rotor. Pada turbin jenis ini diperlukan semacam sudu pada casing untuk mengontrol fluida kerja seperti yang bekerja pada turbin tipe multistage atau turbin ini harus terendam penuh pada fluida kerja (seperti pada kincir angin).

Berikut adalah macam-macam turbin berdasarkan aplikasi penggunaannya:

1. Turbin Air
Tenaga penggerak dari turbin air adalah air. Turbin air banyak digunakan pada Pembangkit Listrik Tenaga Air (PLTA), dengan air yang memiliki aliran yang deras sebagai penggeraknya. Turbin ini termasuk jenis turbin yang paling sederhana disamping kincir angin. Ada 3 jenis turbin air yaitu turbin Pelton, turbin Franchis, dan turbin Kaplan.

2. Turbin Angin
Tenaga penggerak dari turbin angin adalah angin. Turbin angin banyak digunakan pada Pembangkit Listrik Tenaga Bayu (PLTB), dengan angin sebagai penggeraknya. Turbin angin banyak dijumpai di negara Belanda. Turbin angin juga lebih dikenal dengan kincir angin, berfungsi untuk mengkonversi energi kinetik dari anginmenjadi energi gerak.

3. Turbin Uap (Steam Turbine)
Turbin uap menggunakan media uap air sebagai fluida kerjanya. Banyak digunakan untuk pembangkit tenaga listrik dengan menggunakan bahan bakar batubara, solar, atau tenaga nuklir. Prinsip dari turbin ini adalah untuk mengkonversi energi panas dari uap air menjadi energi gerak yang bermanfaat berupa putaran rotor.

4. Turbin Gas

Tenaga penggerak dari turbin gas adalah gas. Turbin gas banyak digunakan pada Pembangkit Listrik Tenaga Gas (PLTG) , dengan gas sebagai penggeraknya. Turbin jenis ini menggunakan fluida udara yang dipanaskan secara cepat sebagai fluida kerjanya. Sebuah kompresor yang berfungsi untuk mengkompres udara dipasang satu poros dengan turbin (coupled).

Pertanyaan Umum:

1. Apa beda turbin dengan generator?

2. Sebutkan perbedaan turbin impuls dan reaksi?

Read More

Pengenalan NDT

Inspeksi atau Inspection adalah pemeriksaan secara seksama terhadap suatu produk yang dihasilkan apakah sesuai dengan standar dan aturan yang telah ditetapkan padanya. Dalam pengendalian kualitas (Quality Control), Inspeksi merupakan salah satu elemen yang sangat penting. Inspection (Inspeksi) diperlukan untuk memastikan kualitas produk yang dihasilkan sesuai dengan ketentuan dan standarnya sehingga kepuasan pelanggan dapat terjaga dengan baik. Selain mengendalikan kualitas dan menjaga kepuasan pelanggan, Inspeksi juga dapat mengurangi biaya-biaya manufakturing akibat buruknya kualitas produksi seperti biaya pengembalian produk dari pelanggan, biaya pengerjaan ulang dalam jumlah banyak dan biaya pembuangan bahan yang tidak sesuai dengan ketentuan yang berlaku.

Ilmu logam adalah ilmu mengenai bahan-bahan logam dimana ilmu ini berkembang bukan berdasarkan teori saja melainkan atas dasar pengamatan, pengukuran dan pengujian. Pengujian bahan logam saat ini semakin meluas baik dalam konstruksi permesinan, bangunan maupun bidang lainnya. Hal ini disebabkan karena sifat logam tang bisa diubah sehingga pengetahuan tentang metalurgi terus berkembang. Untuk mengetahui kualitas suatu logam pengujian sangat erat kaitannnya dengan pemilihan bahan yang akan dipergunakan dalam konstruksi suatu alat selain itu juga bisa untuk membuktikan suatu teori yang sudah ada ataupun penemuan baru dibidang metalurgi. Dalam proses perencanaan dapat juga ditentukan jenis bahan maupun dimensinnya, sehingga apabila tidak sesuai dapat dicari penggantinnya yang lebih tepat. Disamping tidak mengabaikan faktor biaya produksi dan kualitasnnya.

Pengujian bahan adalah pengujian suatu material untuk mengetahui sifat mekanik, cacat, dan lain-lain suatu material. Dalam pengujian bahan ini ada 2 macam jika ditinjau berdasarkan sifat dari pengujian tersebut, yaitu :

1.       Pengujian Destruktif

Pengujian destruktif adalah pengujian suatu material, tapi hasil akhirnya akan menyebabkan cacat atau rusak. Pengujian ini dilakukan dengan cara merusak benda uji dengan cara pembebanan atau penekanan sampai benda uji tersebut rusak, dari pengujian ini akan diperoleh sifat mekanik bahan.

2.       Pengujian Non-Destruktif

Pengujian non - destruktif adalah salah satu teknik pengujian material tanpa merusak benda ujinya. Pengujian bertujuan untuk mendeteksi secara dini timbulnya crack atau flaw pada material secara dini. Non Destrtructive Testing (NDT) adalah aktivitas tes atau inspeksi terhadap suatu benda untuk mengetahui adanya cacat, retak, atau discontinuity lain tanpa merusak benda yang kita tes atau inspeksi. Pada dasarnya, tes ini dilakukan untuk menjamin bahwa material yang kita gunakan masih aman dan belum melewati toleransi kerusakan (damage  tolerance). Material pesawat diusahakan semaksimal mungkin tidak mengalami kegagalan (failure) selama masa penggunaannya. NDT dilakukan paling tidak sebanyak dua kali. Pertama, selama dan diakhir proses fabrikasi, untuk menentukan suatu komponen dapat diterima setelah melalui tahap-tahap fabrikasi. NDT ini dijadikan sebagai bagian dari kendali mutu komponen. Kedua, NDT dilakukan setelah komponen digunakan dalam jangka waktu tertentu. Tujuannya adalah menemukan kegagalan parsial sebelum melampaui damage tolerance-nya.

Untuk mengetahui keadaan fisik material atau bagian-bagian dari mesin konstruksi, maka diperlukan beberapa cara, dari cara yang paling sederhana hingga cara yang memerlukan pengertian khusus. NDT bertujuan untuk mengetahui seberapa jauh keadaan material masih layak dipakai atau perlu diganti, jadi dengan mengetahui adanya keretakan-keretakan akan bisa diprediksi suatu peralatan masih biasa beroperasi atau harus dilakukan perbaikan atau perbaikin suku cadangannya.

Sumber: https://duniailmu15.blogspot.com/2018/01/makalah-ilmu-bahan.html

Artikel jurnal tentang NDT: https://scholar.google.co.id/scholar?hl=id&as_sdt=0%2C5&q=test+NDT+dan+uji+tidak+merusak&btnG=

Read More

Pengenalan Jurnal

Lihat Contoh Jurnal : 1. Jurnal Polimesin    2. Journal of Welding Technology

Jurnal ilmiah disebut juga jurnal akademik. Dalam bahasa Inggris diterjemahkan sebagai ’scientific journal’ atau ’academic journal’. Jurnal akademik dapat dideskripsikan sebagai kumpulan artikel ilmiah yang dipublikasikan secara reguler dalam rangka mendiseminasi hasil penelitian.

Jurnal ilmiah diterbitkan sebagai cara atau media diseminasi hasil penelitian dalam disiplin atau subdisiplin ilmu tertentu. Publikasi jurnal ilmiah umumnya dalam bentuk artikel meliputi laporan penelitian, review literatur, proposal mengenai teori yang belum diuji atau artikel opini. Bentuk artikel yang dipublikasikan sangat tergantung pada kebijakan institusi jurnal itu sendiri atau penerbit jurnal.

Artikel yang ditulis dalam jurnal ilmiah diproduksi oleh individu dalam komunitas ilmuwan. Komunitas ilmuwan bisa terdiri dari mahasiswa, guru, dosen, peneliti, professor, jurnalis dan sebagainya. Penulisan artikelnya bisa dilakukan secara individual atau kolektif. Secara umum sudah kita ketahui bahwa artikel yang ditulis harus bersifat ilmiah, artinya diproduksi melalui proses penelitian yang menerapkan metode ilmiah.

Jurnal lahir dari sebuah komunitas ilmiah yang membentuk asosiasi. Asosiasi tersebut sepakat untuk membuat jurnal ilmiah yang fokus pada bidang tertentu. Untuk penerbitan memerlukan biro penerbitan, bagi Jurnal yang tidak punya biro penerbitan sendiri, maka mereka aka menerbitkan jurnalnya di penerbit yang sudah ada seperti misalnya LIPI.

Syarat Sebagai Jurnal Ilmiah.

1. memiliki International Standard Serial Number (ISSN).

2. memiliki mitra bestari paling sedikit 4 orang.

3. diterbitkan secara teratur dengan frekuensi paling sedikit dua kali dalam satu tahun, kecuali majalah ilmiah dengan cakupan keilmuan spesialisasi dengan frekuensi satu kali dalam satu tahun.

4. bertiras setiap kali penerbitan paling sedikit berjumlah 300 eksemplar, kecuali majalah ilmiah yang menerbitkan sistem jurnal elektronik (e journal) dan majalah ilmiah yang menerapkan sistem online dengan persyaratan sama dengan persyaratan majalah ilmiah tercetak.

5. memuat artikel utama tiap kali penerbitan berjumlah paling sedikit 5 artukel, selain dapat ditambahkan dengan artikel komunikasi pendek yang dibatasi paling banyak 3 buah artikel.

Proses Publikasi Dalam Jurnal Ilmiah.

Pada prinsipnya, proses publikasi jurnal ilmiah mirip dengan proses publikasi artikel dalam surat kabar atau majalah. Yang membedakan adalah terletak pada nilai yang ditonjolkan. Pada publikasi jurnal ilmiah lebih menonjolkan pada nilai ilmiahnya dan kontribusinya pada bidang akademik dan atau kebijakan publik. Berikut penggambaran secara singkat proses publikasi dalam jurnal ilmiah :

1. penulis mengirimkan manuskrip (naskah artikel) ke redaksi pengelola jurnal ilmiah.

2. setelah manuskrip yang dikirimkan oleh penulis tersebut diterima oleh editor jurnal ilmiah, manuskrip tersebut akan dikirimkan kepada reviewer jurnal ilmiah yang biasanya terdiri dari kalangan ahli.

3. pengiriman kepada reviewer dimaksud dilanjutkan dengan proses peer-review, yaitu proses di mana dua atau lebih ahli atau pakar yang terkait dengan topik yang ditulis dalam manuskrip, mengevaluasi manuskrip tersebut atas permintaan dari editor jurnal ilmiah.

4. selanjutnya reviewer akan memberikan penilaian berdasarkan keahliaannya. Penilaian yang diberikan oleh reviewer akan sangat menentukan apakah manuskrip yang dikirimkan oleh penulis tersebut layak untuk diterbitkan, perlu revisi, atau tidak layak untuk diterbitkan. Yang harus diketahui, bahwa manuskrip yang sampai kepada reviewer biasanya anonim, maksudnya adalah nama penulis atau institusi penulis telah dihilangkan sementara untuk menghindari subyektivitas dalam penilaian. Demikian halnya dengan reviewer, biasanya juga anonim supaya penulis tetap bisa menjaga obyektivitas ketika menerima hasil review.

5. setelah proses evaluasi atau review selesai, reviewer mengirim manuskrip tersebut beserta hasil evaluasinya ke editor jurnal. Hasil evaluasi biasanya berbentuk komentar dan kritik terhadap tulisan dalam manuskrip dimaksud, termasuk juga kelebihan dan kekurangannya secara substantif dan teknis.

6. terakhir, setelah menerima dan membaca komentar reviewer dari manuskrip dimaksud, editor akan mempertimbangkan apakah manuskrip yang dikirimkan oleh penulis tersebut layak terbit, perlu revisi, atau ditolak.

Lihat Contoh Jurnal Ilmiah:

1. Jurnal Polimesin

2. Journal of Welding Technology

Baca Juga:

1. Cara membuka akun Google Scholar:

https://muh-amin.com/cara-mudah-membuat-akun-google-scholar/

https://www.youtube.com/watch?v=5kqlsItFE24

2. Cara membuka akun Google Scholar dan SINTA: https://www.youtube.com/watch?v=vR5eiziqjs4

Read More

POMPA SENTRIFUGAL

 PENGERTIAN POMPA SENTRIFUGAL DAN PRINSIP KERJANYA

Pompa Sentrifugal merupakan jenis pompa yang paling banyak dipakai, dalam dunia kontraktor mekanikal elektrikal, penggunaan pompa ini sangat penting. Pompa ini mempunyai beberapa kelebihan diataranya karena peng-oprasiannya yang mudah, pemeliharaan yang tidak terlalu mahal, tidak berisik dan sebagainya.

Pompa Sentrifugal atau centrifugal pumps adalah pompa yang mempunyai elemen utama yakni berupa motor penggerak dengan sudu impeller yang berbutar dengan kecepatan tinggi. Prinsip kerjanya yakni mengubah energi mekanis alat penggerak menjadi energi kinetis fluida (kecepatan) kemudian fluida di arahkan ke saluran buang dengan memakai tekanan (energi kinetis sebagian fluida diubah menjadi energi tekanan) dengan menggunakan impeller yang berputar di dalam casing. Casing tersebut dihubungkan dengan saluran hisap (suction) dan saluran tekan (discharge), untuk menjaga agar di dalam casing selalu terisi dengan cairan sehingga saluran hisap harus dilengkapi dengan katup kaki (foot valve).

PRINSIP KERJA POMPA SENTRIFUGAL

Pompa digerakkan oleh motor. Daya dari motor diberikan kepada poros pompa untuk memutar impeller yang terpasang pada poros tersebut. Zat cair yang ada didalam impeller akan ikut berputar karena dorongan sudu-sudu. Karena timbul gaya sentrifugal maka zat cair mengalir dari tengah impelerakan keluar melalui saluran diantara sudu – sudu dan meninggalkan impeller dengan kecepatan tinggi. Zat cair yang keluar dari impeller dengan kecepatan tinggi ini kemudian akan keluar melalui saluran yang penampangnya makin membesar (volute/difuser) sehingga terjadi perubahan dari head kecepatan menjadi head tekanan. Oleh sebab itu zat cair yang keluar dari flens pompa memiliki head total yang lebih besar.

Zat cair dalam pompa sentrifugal (www.idpipe.com)

Penghisapan terjadi karena setelah zat cair dilemparkan oleh impeller, ruang di antara sudu – sudu menjadi turun tekanannya sehingga zat cair akan terhisap masuk. Selisih energy per satuan berat atau head total dari zat cair pada flens keluar dan dlens masuk disebut head total pompa. Dengan demikian dapat dikatakan bahwa pompa sentrifugal berfungsi mengubah energy mekanik motor menjadi energy aliran fuida. Energy inilah yang mengakibatkan pertambahan head kecepatan, head tekanan, dan head potensial secara kontinyu.

Klasifikasi dari pompa sentrifugal: Untuk pompa sentrifugal yang bekerja berdasarkan head dinamis, pompa ini dapat diklasifikasikan menurut jenis aliran dalam impeler, yakni:

• Pompa aliran radial (radial flow): pompa ini memiliki konstruksi sedemikian rupa sehingga aliran zat cair yang keluar dari impeller akan tegak lurus dengan poros pompa (arah radial).

• Pompa aliran campur (mexed flow): Aliran zat cair didalam pompa saat meninggalkan impeller bergerak sepanjang permukaan kerucut (miring) sehingga komponen kecepatan alirannya berarah radial dan axial (campuran).

• Pompa aliran axial: Aliran zat cair yang meninggalkan impeller bergerak sepanjang permukaan silinder (arah axial).

Tanda Terjadinya Kavitasi Pada Pompa – Kavitasi merupakan fenomena perubahan fase uap dari zat cair yang sedang mengalir, karena tekanannya berkurang hingga di bawah tekanan uap jenuhnya. Terjadinya kavitasi ditunjukkan oleh beberapa tanda, seperti timbulnya suara bisik dan getaran, turunnya kurva head-kapasitas dan efisiensi, dan kerusakan pada permukaan logam dimana kavitasi berlangsung. Nah, tanda terjadinya kavitasi pompa meliputi diantaranya sebagai berikut:

• Kerusakan pada Permukaan Logam. Jika suatu pompa dioperasikan untuk jangka waktu lama maka akan timbul lubang – lubang pada bagian logam yang terkena kavitasi. Peristiwa ini disebut erosi kavitasi atau pitting.

• Timbul Suara Getaran dan Berisik. Hal ini terjadi oleh pecahnya gelembung – gelembung uap secara tiba – tiba ketika mencapai daerah yang tekanannya lebih tinggi. Suara getaran ini bisa terjadi pada setiap pengoperasian pompa terutama karena sudut sisi masuk impeller yang tidak sesuai.

(http://www.alkonusa.com/news/)

Video animasi Pompa sentrifugal:

1. Assembling Pompa Sentrifugal 3D: https://www.youtube.com/watch?v=MPYh6IE87bU

2. Bagaimana pompa bekerja: https://www.youtube.com/watch?v=BaEHVpKc-1Q

3. Pump Chart Basics Explained - Pump curve HVACR: https://www.youtube.com/watch?v=U8iWNaDuUek

4. Checking Pump Performance (Dead Head Check): https://www.youtube.com/watch?v=PVlX56G7pvc

5. How to read pump curves: https://www.youtube.com/watch?v=U-k6YIcYMUI

6. Mechanical Seal: https://www.youtube.com/watch?v=ps_crf33qTA

7. Vibration Phase Analysis: https://www.youtube.com/watch?v=RAHGXxT405E

8. Vibration Analysis for beginners 1 (Predictive Maintenance): https://www.youtube.com/watch?v=BPMjYJ_HoWk

9. Vibration Analysis for beginners 2 (Predictive Maintenance): https://www.youtube.com/watch?v=QnHl1Le2OXA

10. Alignment: ANSI Centrifugal Pump: https://www.youtube.com/watch?v=eRprI1zFlfc

Read More

Journal of Welding Technology

Journal of Welding Technology

Journal of Welding Technology is a peer-reviewed journal that publishes original and high-quality research papers in all areas of Welding Technology. The editorial team aims to publish high quality and highly applied research and innovation that has the potential to be widely disseminated, taking into consideration the potential Welding Technology that it could generate. The Journal is published twice a year in Juny and December.

No. ISSN Online: 2716-0475

No. ISSN Print   : 2716-1471

DOI Prefix    : http://dx.doi.org/10.30811/jowt

Contact Us: welding@pnl.ac.id, Phone/WA: +628126930456

-------------------------------------------------------------------------------

Journal of Welding Technology adalah jurnal yang mempublikasikan artikel di khusus bidang pengelasan atau welding. Silahkan kunjungi websitenya di alamat berikut:

http://e-jurnal.pnl.ac.id/index.php/Welding_Technology

Template Journal of Welding Technology dapat di download di link berikut ini:

https://drive.google.com/file/d/1Me93_pumRMDibKLrm6XiWpn76ti-2xGe/view

Panduan cara submit artikel di Journal of Welding Technology untuk penulis artikel bisa di akses di alamat berikut ini:

https://drive.google.com/file/d/1hkHEC2B8UEV5XxKgsZXjaY-1vb0QJB1i/view?usp=sharing

Cara memperbaiki dan mengupload ulang artikel hasil revisi bisa di aksesdi alamat berikut ini:

https://drive.google.com/file/d/17VHl8hExfKhncR_UdC91gVpWgYHr883J/view?usp=sharing

Daftar artikel yang sudah pernah diterbitkan bisa diakses di alamat berikut:

http://e-jurnal.pnl.ac.id/index.php/Welding_Technology/issue/archive

Cara menuliskan daftar pustaka format IEEE:

https://lialaesa.wordpress.com/2011/10/09/penulisan-daftar-pustaka-berdasarkan-standar-ieee/

Cara menggunakan Mendeley Dekstop:

https://drive.google.com/file/d/1m6IDBtCX0tYmd1pXlmrfXmj3SqCSu0Wr/view

Silahkan mengajukan dan pusing pertanyaan di kolom komentar....

Terima Kasih...

Read More

PERLAKUAN PANAS PENGELASAN

        Daerah lasan terdiri dari 3 bagian yaitu, logam lasan, daerah pengaruh panas yang dalam bahasa inggris disebut ”Heat Affected Zone”, disingkat menjadi daerah HAZ dan logam indduk yang tidak terpengaruh panas. Logam las adalah bagian dari logam yang pada waktu pengelasan mencair dan kemudian membeku. Daerah pengaruh panas atau daerah HAZ adalah logam dasar yang bersebelahan dengan logam las yang selama proses pengelasan mengalami siklus termal pemanasan dan pendinginan cepat. Logam las tak terpengaruhi panas adalah bagian logam dasar di mana panas dan temperatur pengelasan tidak menyebabkan terjadinya perubahan-perubahan struktur dan sifat. Disamping ketiga pembagian utama tersebut masih ada satu daerah khusus yang membatasi antara logam las dan daerah pengaruh panas, yang disebut batas las. Dalam membahas siklus termal daerah lasan hal-hal yang perlu dibahas meliputi proses pembekuan, reaksi yang terjadi dan struktur mikro yang terbentuk.

        Proses perlakuan panas lazimnya diterapkan pada material untuk mengubah sifat material melalui pengubahan struktur mikro. Apabila struktur mikro berubah maka sifat mekanik material tersebut akan berubah pula. Pada proses pengelasan, didaerah HAZ perubahan struktur mikro akan diperoleh dengan mengekspos pada suatu temperatur yang cukup tinggi. Namun mengingat temperatur pada daerah HAZ tidak sama disetiap titik (semakin kecil jika lokasi titik di HAZ semakin jauh dari  logam las), maka di HAZ akan terjadi variasi struktur mikro. Dsitribusi temperatur disekitar daerah HAZ ditunjukkan gambar 1 di bawah ini.



Gambar 1. Distribusi temperatur disekitar logam las

(Sumber : Andrew D. Althouse, 1992)

Pada saat logam las masih cair maka pada daerah HAZ akan terjadi distribusi temperatur yang relatif tinggi (daerah yang berdekatan dengan logam las) dan berangsur-angsur menurun  di daerah-daerah yang menjauhi logam las. Dengan adanya distribusi temperatur seperti itu maka daerah HAZ akan terjadi transformasi fasa yang bervariasi pula disesuaikan dengan tinggi temperatur yang dialami.

Pada saat logam las masih cair; maka di HAZ akan terbentuk fasa-fasa γ (austenit) dan γ+α (austenit dan ferit); sedangkan pada bagian logam induk yang mengalami pemanasan sepanjang temperatur pemanasannya tidak melebihi 700^oC tidak akan terjadi perubahan struktur mikro kecuali jika bagian logam induk tersebut pernah mengalami pengerjaan dingin (cold work) maka tergantung pada besarnya temperatur yang dialami oleh bagian tersebut dan lamanya diekspos pada temperatur yang bersangkutan, maka pada bagian tersebut akan mengalami stress relieving atau rekristalisasi yang akan berdampak pada tingkat tegangan sisa dan bentuk butir. Bila diukur kekerasannya di daerah ini, maka daerah ini akan menjadi bagian yang lunak.

Pada saat logam las membeku (mengikuti pola pembekuan), maka di HAZ tergantung pada laju pendinginan yang dialaminya; maka fasa yang berubah adalah fasa austenit (γ) Jika laju pendinginannya tinggi maka austenit tersebut akan bertransformasi ke martensit, tetapi apabila laju pendinginannya tidak terlalu tinggi, maka austenit akan bertransformasi ke Bainit atau Trostit. Namun apabila laju pendinginannya sangat lambat, maka austenit akan bertransformasi ke perlit. Dengan demikian pada HAZ struktur yang terjadi setelah semua proses transformasi fasa selesai adalah campuran dari fasa-fasa tersebut diatas tergantung laju pendinginan  yang dialami oleh HAZ tersebut.

Disamping itu ukuran butirnya pun bervariasi dari relatif besar didaerah interface antara logam las dengan logam induk dan berangsur-angsur mengecil ke ukuran yang sama seperti di logam induk. Besarnya ukuran butir sangat dipengaruhi oleh tingginya temperatur yang bersangkutan.

Semua kejadian di atas (pengaruh laju pendinginan terhadap hasil akhir transformasi austenit) dapat dianalisis melalui diagram CCT (Continuous Cooling Transformation) sebagaimana ditunjukkan gambar 2. Jadi apabila martensit  itu harus dihindari maka harus diupayakan agar laju pendinginannya tidak terlalu tinggi dan ini dapat dilakukan dengan memberi Pre-Heat atau PWHT.  Kekuatan baja terutama batas luluhnya, sangat dipengaruhi oleh ukuran butir (Persamaan Hall-Petch). Selain itu, ukuran butir juga mempengaruhi harga impak dan perambatan retak. Makin halus butir akan semakin rendah temperatur transisi ulet-getasnya.



Gambar 2. CCT diagram untuk baja carbon

(Sumber : George E.Totten, 2006)

Pemanasan dan pendinginan yang terjadi pada proses pengelasan dapat mengubah sifat bahan induk yang terkena pengaruh panas tersebut, sehingga menimbulkan zona terpengaruh panas (Heat Affected Zone = HAZ). Perubahan-perubahan yang sering terjadi adalah perubahan struktur mikro material, terjadinya distorsi dan munculnya tegangan sisa di dalam material.

Untuk menghindari atau memperkecil akibat tersebut maka perlu adanya perlakuan panas tertentu dalam pelaksanaan pengelasan, yaitu :

-       Pemanasan awal (preheating)

Adalah pemanasan pendahuluan yang dilakukan pada daerah yang akan dilas sebelum pengelasan dimulai sampai temperatur tertentu dengan tujuan agar tidak terjadi laju pendinginan yang sangat cepat sesudah pengelasan. Laju pendinginan yang terlalu cepat memungkinkan terbentuknya struktur martensitis yang terlalu banyak, yang mengakibatkan logam menjadi terlalu keras dan getas. Dengan pemanasan awal ini juga dapat dikurangi terjadinya distorsi maupun tegangan sisa. Pertimbangan penentuan pemanasan awal ini selain kandungan karbon juga unsur-unsur paduan Cr, Mn, Si, dan Mo. Ketebalan las yang akan dibuat juga merupakan pertimbangan untuk diadakannya pemanasan awal.

-       Temperatur antar lapis (inter pass temperature)

Inter pass temperature adalah temperatur lasan pada waktu akan dilaksanakan pengelasan berikutnya. Temperatur ini tidak diperkenankan di bawah temperatur pemanasan awal dan juga tidak diperkenankan terlalu tinggi. Temperatur interpass yang terlalu tinggi mengakibatkan zona terpengaruh panas (HAZ) yang terlalu luas yang tidak diinginkan dalam pelaksanaan pengelasan.

-       Perlakuan panas pasca las (postweld heat treatment = PWHT)

PWHT ialah perlakuan panas terhadap hasil pengelasan pada saat pengelasan selesai. Pada pengelasan baja karbon, laju pendinginan pasca pengelasan harus lambat, yang selain dengan pemanasan awal, sering proses perlambatan ini dikerjakan dengan menutup benda kerja dengan asbes atau bahan yang sejenis. Namun untuk pengelasan baja austenic, yang mengandung banyak khrom (Cr) dan karbon ( C ) yang memungkinkan terbentuknya chrom carbida yang merupakan endapan pada batas butir yang tidak dikehendaki keberadaannya. Laju pendinginan pasca pengelasan logam ini justru diusahakan lebih cepat pada temperatur sensitisasi (426 ~ 871 ^oC). bahaya dari terbentuknya endapan karboda ini adalah kerawanan korosi, yang merupakan korosi batas butir (inter granular corrosion). Jika diperlukan untuk perlakuan panas pasca pengelasan ini hasil lasan dipanaskan kembali sampai temperatur tertentu, kemudian didinginkan sesuai dengan laju yang dikehendaki. Skematik proses perlakuakn panas pada proses pengelasan ditunjukkan gambar 3.



Keterangan gambar :

“A” Laju pemanasan dari preheat temperature sampai 720⁰C – 730⁰C tidak boleh lebih dari 200^oC / jam maximum.

“B” holding time pada 720⁰C – 730⁰C minimum 3 jam.

“C” Laju pendinginan dari 720⁰C – 730⁰C

Gambar 3. Grafik perlakuan panas disekitar logam las

(sumber : B4T Bandung 2001)



Pembekuan dan struktur logam las

            Dalam pengelasan cair bermacam-macam cacat terbentuk dalam logam las, misalnya pemisahan atau segregasi, lubang halus dan retak. Banyaknya dan macamnya cacat yang terjadi tergantung pada kecepatan pembekuan. Semua kejadian selama proses pendinginan dalam pengelasan hampir sama dengan pendinginan dalam pengecoran. Perbedaannya adalah :

1.      Kecepatan pendinginan dalam las lebih tinggi

2.      Sumber panas dalam las bergerak terus

3.      Dalam proses pengelasan, pencairan dan pembekuan terjadi secara terus menerus

4.      Pembekuan logam las mulai dari dinding logam induk yang dapat dipersamakan dengan dinding cetakan pada  pengecoran, hanya saja dalam pengelasan, logam las harus menjadi satu dengan logam induk, sedangkan dalam pengecoran yang terjadi harus sebaliknya.

Reaksi metalurgi yang terjadi dalam pembekuan

1.      Pemisahan

Di dalam logam las terdapat tiga jenis pemisahan, yaitu pemisahan makro, pemisahan gelombang dan pemisahan mikro. Pemisahan makro adalah perubahan komponen secara perlahan-lahan yang terjadi mulai dari sekitar garis lebur menuju ke garis sumbu las, sedangkan pemisahan gelombang adalah perubahan komponen karena pembekuan yang terputus yang terjadi pada proses terbentuknya gelombang manik las. Pemisahan mikro adalah perubahan komponen yang terjadi dalam satu pilar atau dalam bagian dari satu pilar.

2.      Lubang halus

Lubang-lubang halus terjadi karena adanya gas yang tidak larut dalam logam padat. Lubang-lubang tersebut disebabkan karena tiga macam cara pembentukan gas, yaitu yang pertama adalah pelepasan gas karena perbedaan batas kelarutan antara logam cair dan logam padat pada suhu pembekuan, yang kedua adalah terbentuknya gas karena adanya reaksi kimia di dalam logam las dan yang ketiga penyusupan gas ke dalam atmosfer busur.

Gas-gas yang terbentuk karena perbedaan batas kelarutan dalam baja adalah gas hidrogen dan gas nitrogen, sedangkan yang terjadi karena reaksi adalh terbentuknya gas CO₂ dalam logam cair dan yang menyusup adalah gas-gas pelindung atau udara yang terkurung dalam akar kampuh las.

3.      Proses deoksidasi

Sebenranya hanya sejumlah kecil oksigen yang larut dalma baja, tetapi karena tekanan disosiasi dari kebanyakan oksida sangat rendah, maka pada umumnya akan terbentuk oksida-oksida yng stabil. Karena pengukuran yang tepat untuk mengetahui jumlah oksigen yang larut dalam baja sangat sukar, maka untuk melepaskan oksigen dari larutan, biasanya dilakukan usaha-usaha seperti menghilangkan oksida. Proses menghilangkan oksida ini disebut proses deoksidasi.

Kadar oksigen dalam baja tergantung pada kadar Si, Mn dan lain-lainnya. Kadar oksigen dalam logam las sangat tergantung dari fluks yang digunakan, misalnya pada pengelasan busur dengan fluks oksida besi, kadar oksigen akan mencapai antara 0,08 sampai 0,12%, dan antara 0,01 sampai 0,02%.

            Ketangguhan logam las turun dengan naiknya kadar oksigen, karena itu harus selalu diusahakan agar logam las mempunyai kadar oksigen yang serendah-rendahnya. Usaha penurunan oksigen ini dapat dilakukan dengan menambah unsur-unsur yang bersifat deoksidasi seperti Si, Mn, Al dan Ti atau menaikkan kebasaan dari terak lasnya.

Read More
